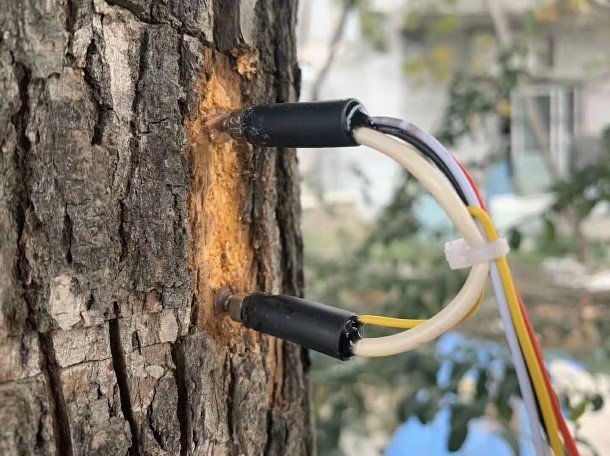

由北京林业大学PWRlab团队研制的STDP系列液流探针，使用热扩散原理，采用进口的加热线和热电偶线，严格参照进口各规格TDP探针技术、材料和制造工艺，经过精密加工制作而成。

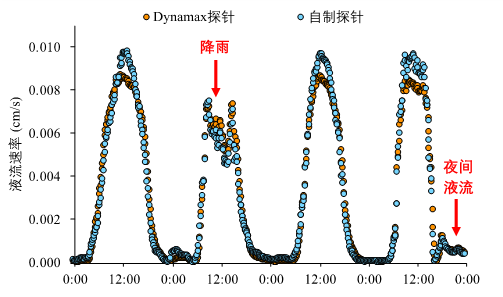

STDP系列探针经过和进口探针多年的实地对比观测，其相关系数的平方达到0.98，变化趋势和数值基本一致，安装和使用方法也完全一致，可完全替代进口产品。近两年已在很多科研单位广泛应用。可很好的用于树木蒸腾对环境变化的响应特征研究。
测量目的
通过测定树木蒸腾速率的日变化、季节变化规律与树木蒸腾总面积来确定植物的蒸腾量,根据植物的蒸腾量估算树木在生长季的耗水量,为确定能维持树木正常生长的最低供水量及树木对环境变化的影响提供实验依据。
产品特点
价格低
生产工艺流程标准化，一致性误差小
坚固耐用，易安装，可重复使用
采用防水连接器，连接更方便，可根据科研需要延长信号电缆。
STDP液流探针参数
型号 | 探针长度 （mm） | 探针直径（mm） | 探针间距（mm） | 热电偶数 | 功率（W） | 运行电压（V） | 信号输出 （V·℃-1） |
STDP10 | 10 | 1.2 | 40 | 1 | 0.08~0.12 | 2.0 | 40 |
STDP30 | 30 | 1.2 | 40 | 1 | 0.15~0.20 | 3.0V | 40 |
STDP50 | 50 | 1.65 | 40 | 1 | 0.25~0.30 | 5.0V | 40 |
STDP80 | 80 | 1.65 | 40 | 2 | 0.45 | 7.0V | 40 |
注：探针自带0.5米电缆，延长电缆长度可根据科研需要延长。

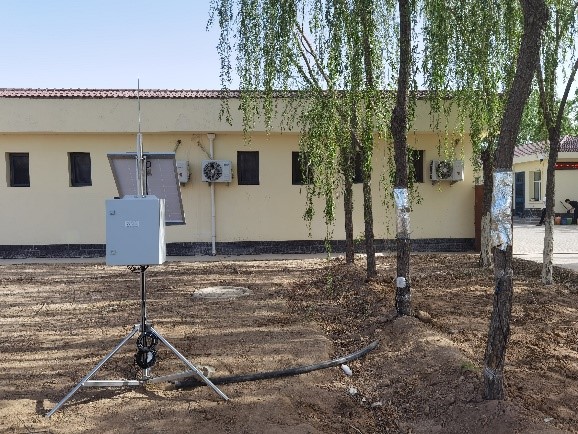

树干液流观测系统
系统主要由STDP系列液流探针、液流采集模块、液流延长线、数据采集器、供电系统组成，主要应用于林业树木液流研究，反应树木蒸腾耗水情况。
每个液流采集模块可连接多达8个液流探针，采用SDI-12总线传输，可根据用户的需求灵活布置，能够在野外长时间连续监测，数据定期采集存储在本机，并定期通过GPRS功能传输至云端，用户可以远程查询浏览下载数据，远程修改参数，方便异地管理。
主要特点
l 安装方便，软件硬件操作简单
l 可接入多达6个测量模块
l GPRS传输，远程查询浏览下载数据、修改参数，方便异地管理
系统配置
STDP液流探针（见上表）
SF8D液流采集模块
l 通道数量：8个差分通道，可接8个10/30/50的探针或4个STDP80探针
l 温度分辨率0.003℃，
l 内部集成2个探针加热电压调节器
l SDI-12总线信号输出，可实现数字化远距离分布式连接探针
l 采样频率可设置，自动计算求平均值
CR300数据采集器
●工作温度范围 (℃ )：-40℃ ~70℃（标准）
●最大扫描速率：10 Hz
●模拟输入：6 个单端或 3 对差分
●脉冲通道数：8个（P_SW,P_LL,C1,C2和SE1-SE4）
●开关激发通道：2 个（VX1、VX2）
●通讯 / 数据存储端口：1 个 RS-232,1 个 USB
●12V控制端口：1个
●数字端口I/O：7 个（C1，C2，P_SW和SE1至SE4）可配置为数字输入和输出
●输入电压量程（Vdc）：-100~ +2500 mV
●模拟电压精度：±（0.1%测量值+偏移量）@ -40～70℃，±（0.04%读数+偏移量）@ 0～40℃
●模拟数字转换位数（A/D）: 24位
●采集器供电范围：16-32V
●实时时钟精度：±1min/月
●可支持的网络协议：Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS
●可支持的通信协议：PakBus, Modbus, DNP3, SDI-12, TCP, UDP, and others
●内 存：30MB（数据存储）；80MB(CPU驱动/程序存储)
●尺寸：13.97 x 7.62 x 4.56 cm
●重量：242g～249.5g(取决于所选择的通讯方式)
可接入的其他类型传感器
●管式土壤水分传感器
●土壤水分温度电导率传感器
●土壤水势传感器
●树干直径生长变化传感器
●气象传感器
●…
